3.3.2 Управление на устройство

Екраните за управление устройствата са съставени от: заглавна ивица, прозорец за управление на връзката и специализирана част. Първите две части са еднакви за всички устройства, а в третата част са разположени индикатори, бутони и други органи за управление на специфичните функции за съответния тип устройство.

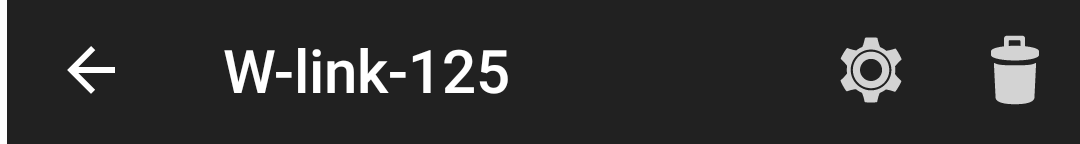

3.3.2.1 Заглавна ивица

Състои се от:

• • „Back” бутон с форма на стрелка, насочена наляво. Кликването върху него Ви връща в главния екран на приложението.

• • име на устройството, разположено вдясно от „Back” бутона

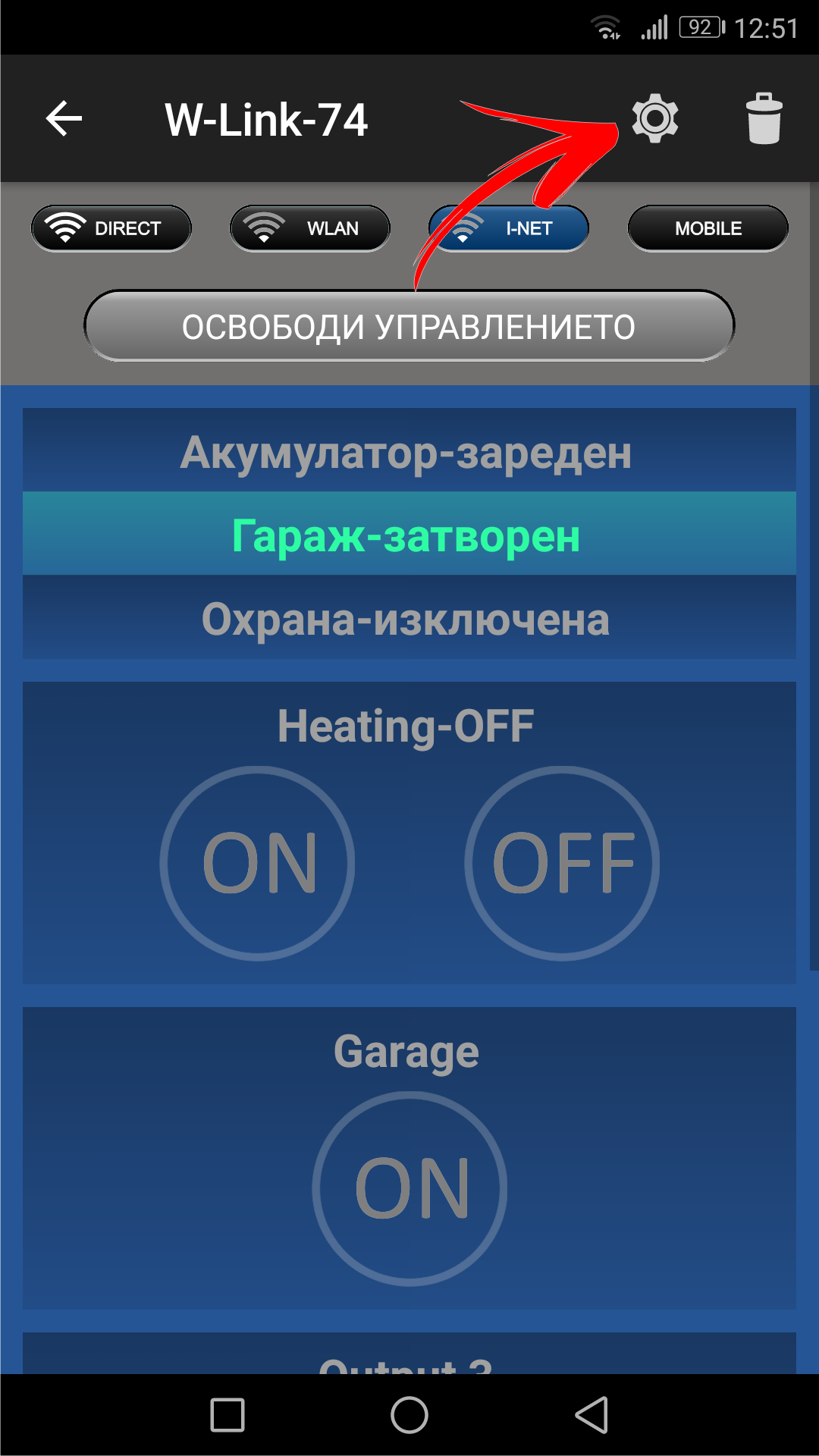

• • бутон за вход в менюто за настройки - вж. т. 3.4 Настройки

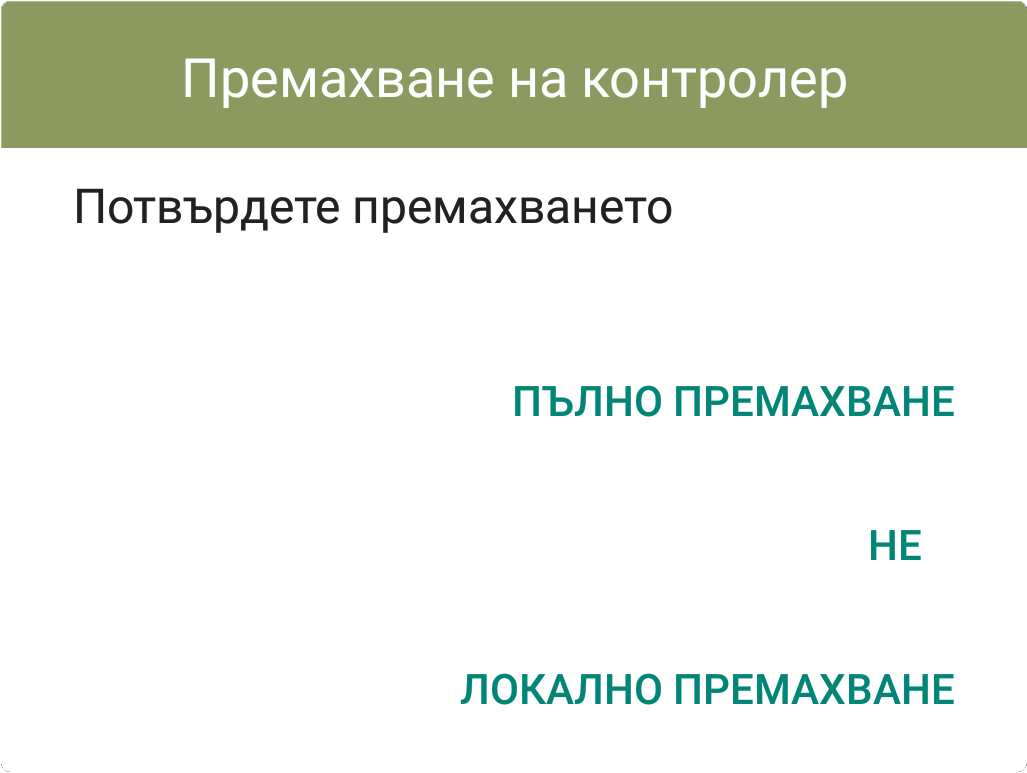

• • бутон за премахване на устройството – предизвиква появяването на следния диалогов прозорец:

„ПЪЛНО ПРЕМАХВАНЕ“ означава, че съответното устройство ще бъде премахнато от списъка на Вашия телефон, както и че информацията за този потребител ще бъде премахната от паметта на контролера. Пълното премахване изисква установяване на връзка между телефона (таблета) и устройството. При липса на такава, позицията ще бъде неактивна

При „ЛОКАЛНО ПРЕМАХВАНЕ“ устройството ще бъде премахнато от списъка на Вашия телефон, но информацията, идентифицираща дадения потребител, ще остане в паметта на контролера неизползваема. Тя може да бъде премахната от там по-късно, когато имате връзка с контролера (вж. т.4.2.6 Потребители). Използвайте тази опция само, когато връзката с контролера в момента е невъзможна, но желаете да премахнете устройството незабавно.

3.3.2.2 Управление на връзката

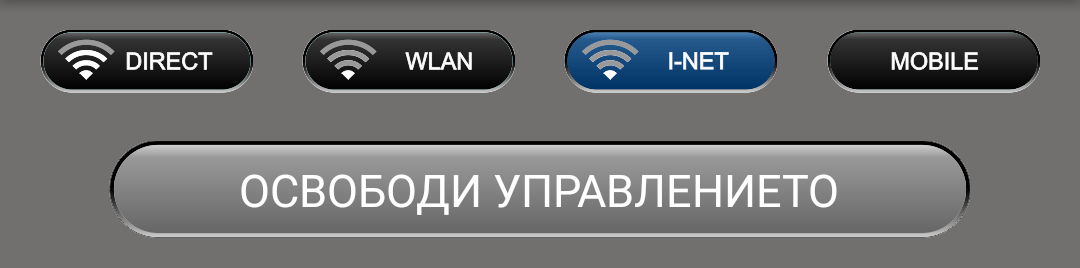

3.3.2.2.1 Избор на типа

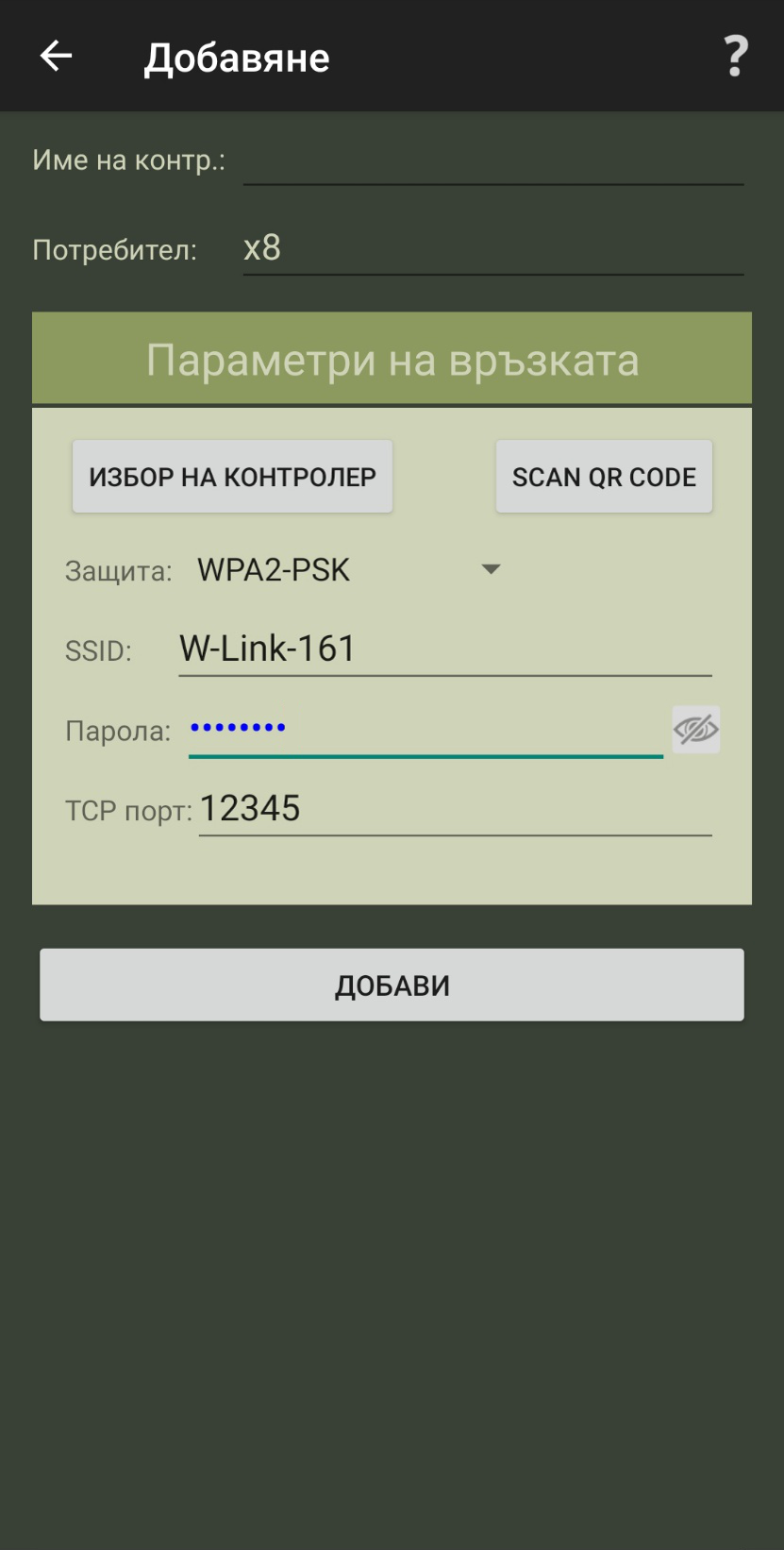

В приложението е вграден алгоритъм за установяване на връзка между телефона и контролера. Целта му е да избере най-бързия начин за свързване при конкретните условия. Независимо от това Вие можете по всяко време да зададете желания от Вас тип връзка, като използвате бутоните:

• за директна връзка

• за връзка през локалната WiFi мрежа, към която е свързано устройството

• за интернет връзка, като телефона Ви използва WiFi точка за достъп до Интернет

• за интернет връзка, като използвате връзката за данни, предоставена Ви от Вашия мобилен оператор

Бутона, оцветен в синьо показва активния в момента тип връзка.

3.3.2.2.2 Бутон „ПОЕМИ/ОСВОБОДИ УПРАВЛЕНИЕТО“

Системата позволява до 9 потребителя да се свържат едновременно към контролера, като само един от тях има правото да подава команди, а останалите могат само да следят състоянието на устройството. Правата за управление получава потребителят, който първи се е свързал с устройството. На неговото приложение този бутон ще е активен и ще изглежда така:

•

, докато за останалите потребители той ще бъде неактивен:

•

Първият потребител може да се откаже от правото за управление, като кликне върху този бутон. Тогава бутона ще стане активен за всички потребители и ще изглежда така:

•

Написаното по-горе важи за всички потребители, когато опцията „Безопасно управление“ е неактивна (вж. т.4.2.2 Интернет настройки на контролера). Когато опцията е активна, за потребителите, свързани през интернет бутонът винаги ще бъде неактивен и ще изглежда така:

•

3.4.1 Споделяне на контролер

Платформата "W-LINK" предоставя възможност за споделяне на вече конфигурирани контролери между потребителите, като алтернативен начин за добавяне на контролер към дадена инстанция на приложението. Използвайте този метод, когато желаете да запазите допълнителни, специфични за приложението настройки като: име на контролера, статичен IP адрес и порт на контролера, имена и активни нива на входове и изходи и др. Споделянето изисква приложението на получателя да има активен "W-Link акаунт". (вж. т.3.3.1.3 W-Link акаунт)

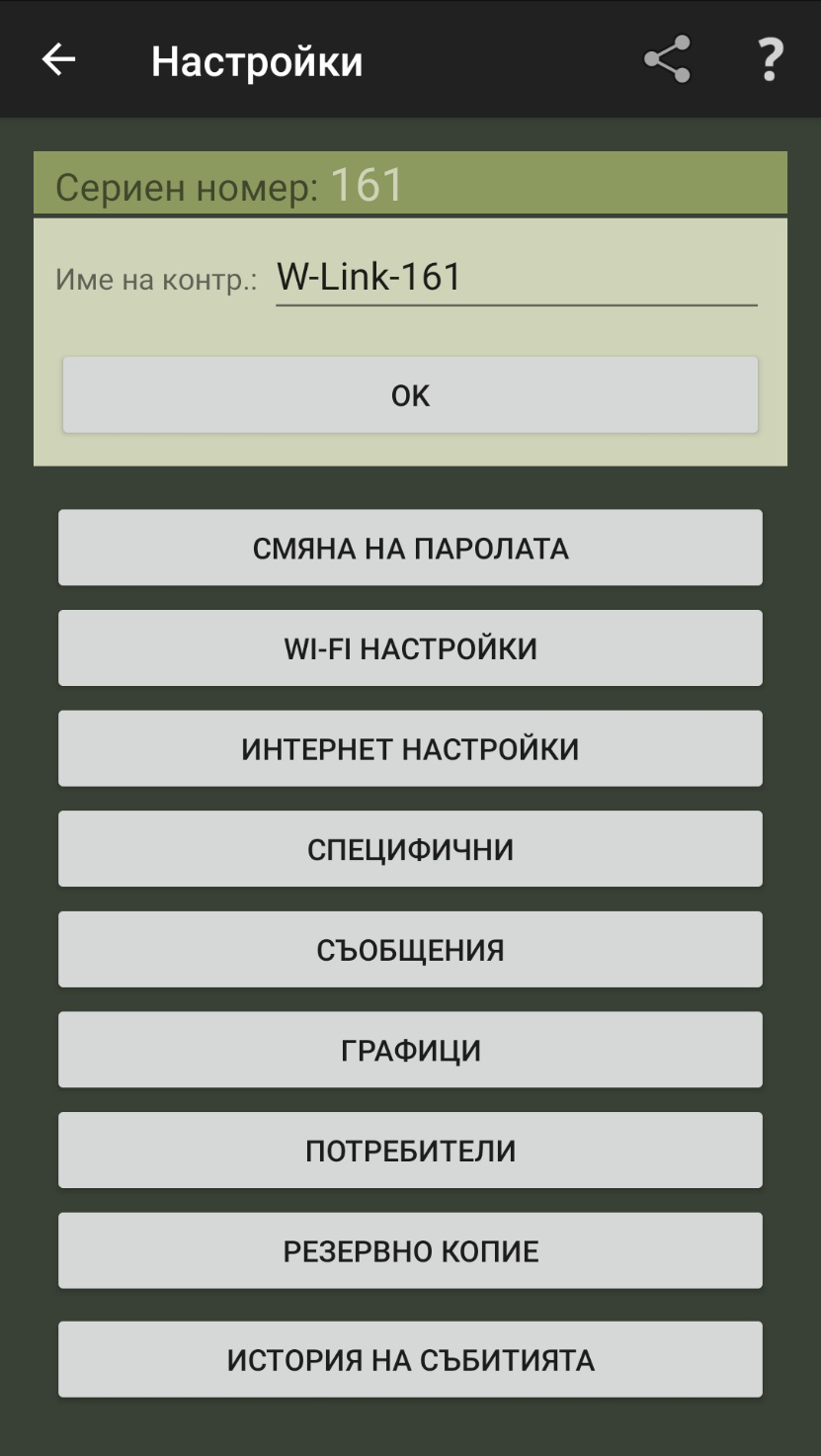

3.4.2 Име на контролера

Както вече беше споменато по-горе, името на устройството може да бъде променяно по всяко време. Потвърждаването на направените промени става чрез бутона „OK”. Над полето за редактиране на името се изписва серийният номер на контролера. Той е фабрично зададен и неможе да бъде променян.

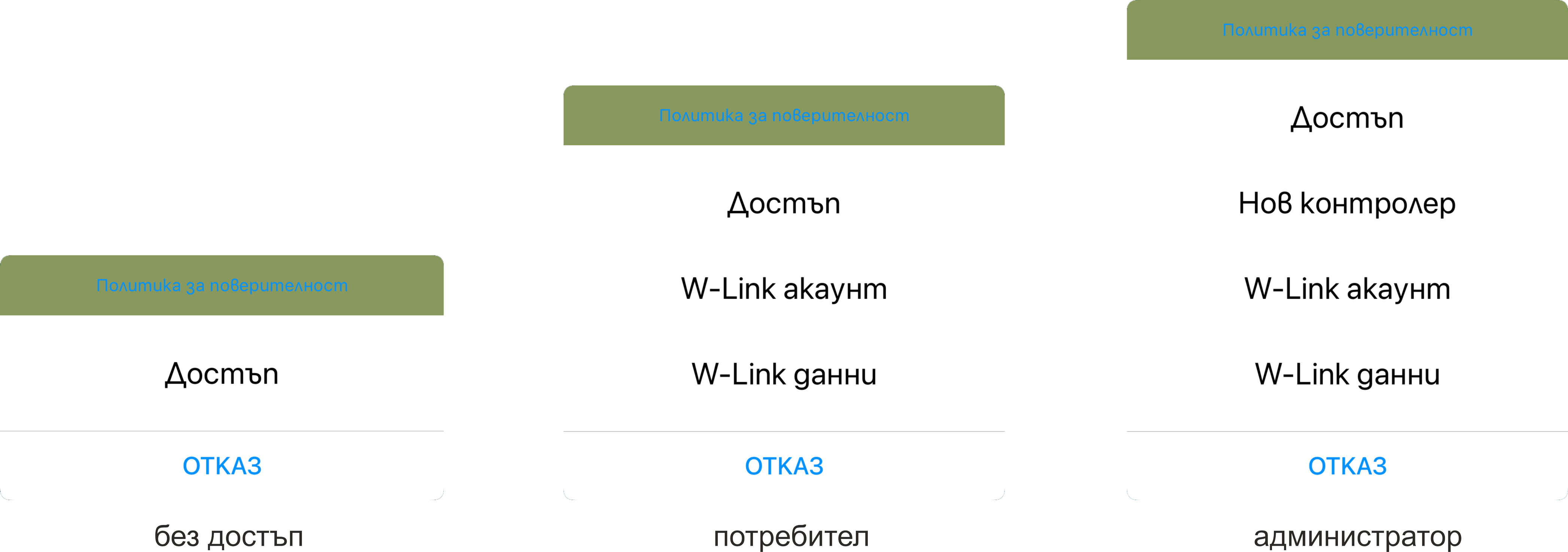

За достъп до останалите менюта за настройки, приложението ще изиска да въведете администраторската парола. След успешно въвеждане ще получите желания достъп, който ще бъде валиден до 2 минути след последното влизане в някое от менютата. При избор на WiFi НАСТРОЙКИ или ИНТЕРНЕТ НАСТРОЙКИ, изберете позиция "на приложението" от появилия се диалогов прозорец.

3.4.3 Смяна на паролата за достъп до контролера

Създаването на нова парола ще бъде разрешено само след въвеждане на текущата парола за достъп до контролера. Заявката ще бъде изпълнена, ако приложението успее да осъществи връзка с контролера.

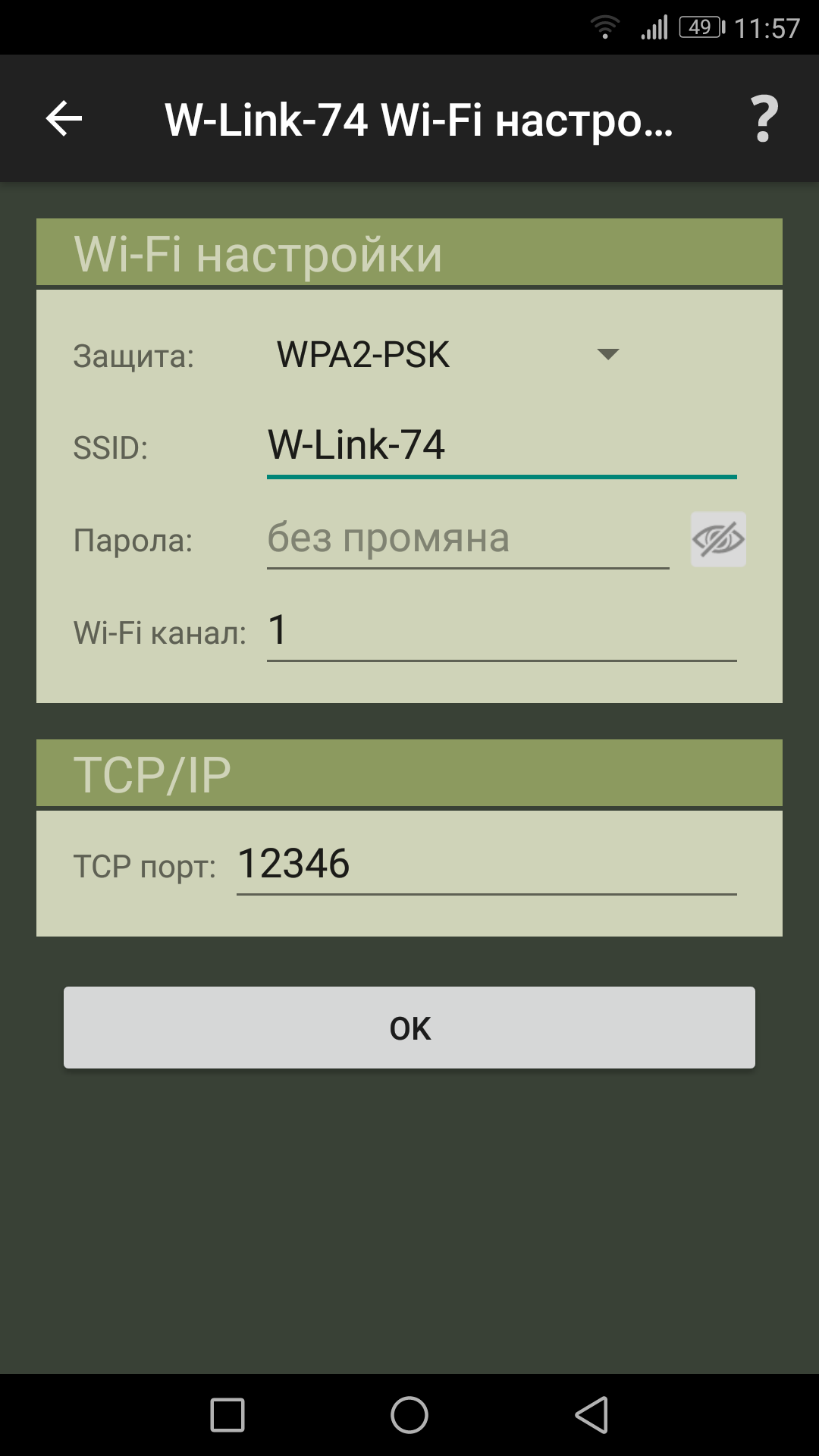

3.4.4 WiFi настройки на приложението

Данни за параметрите на WiFi мрежата, организирана от контролера. Тези данни ще бъдат използвани при осъществяване на

Тези промени могат да бъдат направени и „off line”

3.4.5 Интернет настройки на приложението

За промяна на настройките на устройството, приложението ще се опита да осъществи връзка с него. За наличието на връзка можете да се информирате от името на бутона в долната част на екрана („ИЗПРАЩАНЕ“ при установена връзка и „СВЪРЗВАНЕ“ при липса на такава). Кликването върху бутона „СВЪРЗВАНЕ“ ще стартира процес на установяване на връзка. При липса на връзка, настройките са невъзможни. При осъществена връзка, актуалните настройки на контролера ще бъдат попълнени автоматично в съответните полета (с изключение на WiFi Парола. Ако по-рано сте въвеждали паролата в този телефон, в това поле ще бъде изписан текст „без промяна“. В противен случай то ще бъде празно).

На настройка подлежат следните параметри:

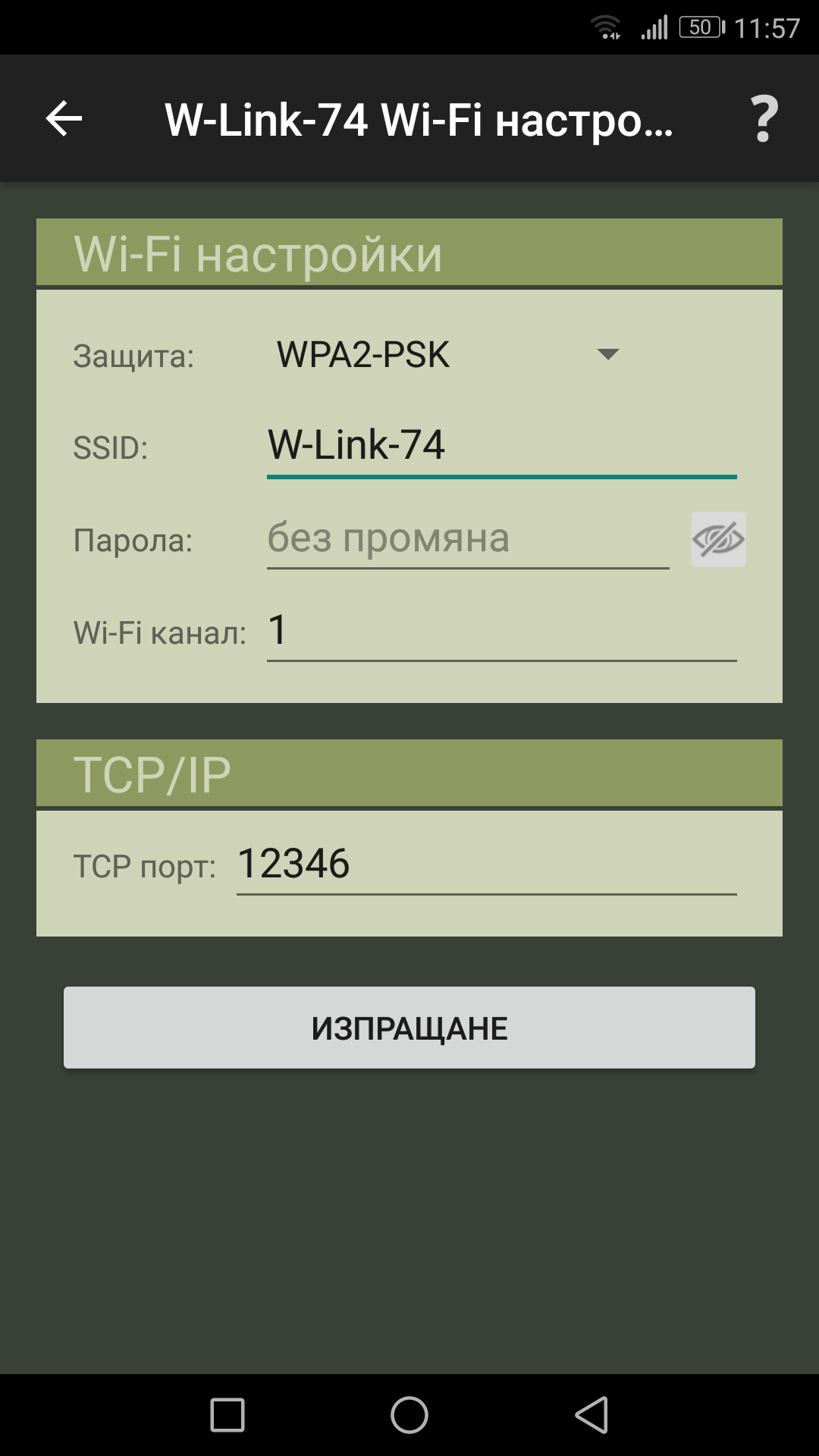

•   •  WiFi настройки – параметри на WiFi мрежата, организирана от контролера, предназначена за директна връзка. Фабричните стойности на тези параметри са:
     - Защита - WPA2-PSK

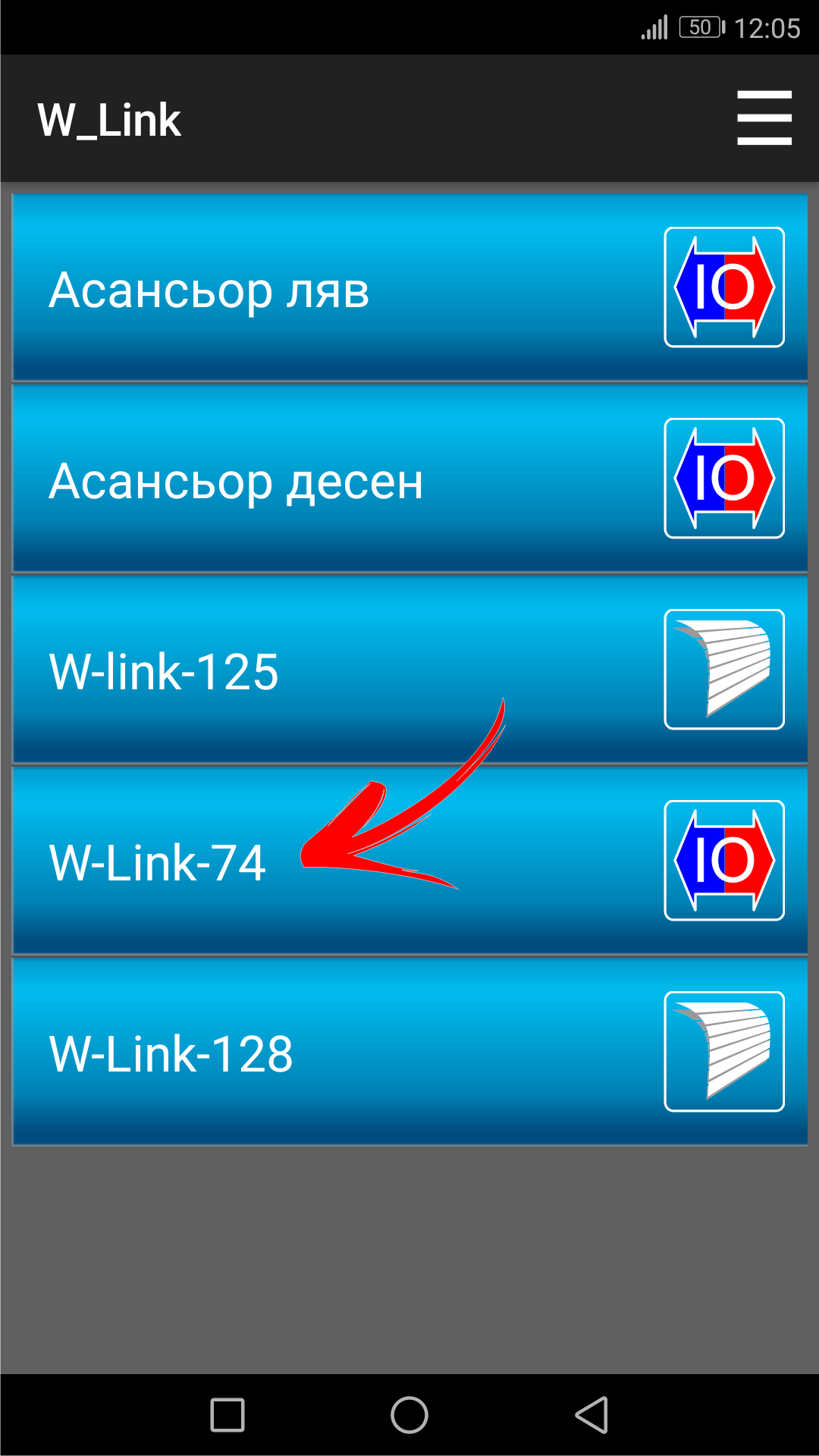

     - SSID - W-Link-xxxxxxxxxx, където „хххххххххх“ е неговия уникален сериен номер (в примера-74)
     - Парола - 12345678

  За по-голяма сигурност е препоръчително да промените SSID и парола на мрежата

  - WiFi канал - номер на канала на 2.4GHz честотен диапазон. Ако контролерът се свърже с рутер, работещ на друг канал, въведеният в това поле номер на канал ще бъде игнориран.

•   •  TCP порт – вж. т. 3.4.5.2 TCP/IP

След попълването на желаните промени можете да ги изпратите към устройството, като използвате съответния бутон. При успех ще получите потвърждение и новите настройки ще бъдат запаметени в паметта контролера и на телефона, от който сте ги направили.

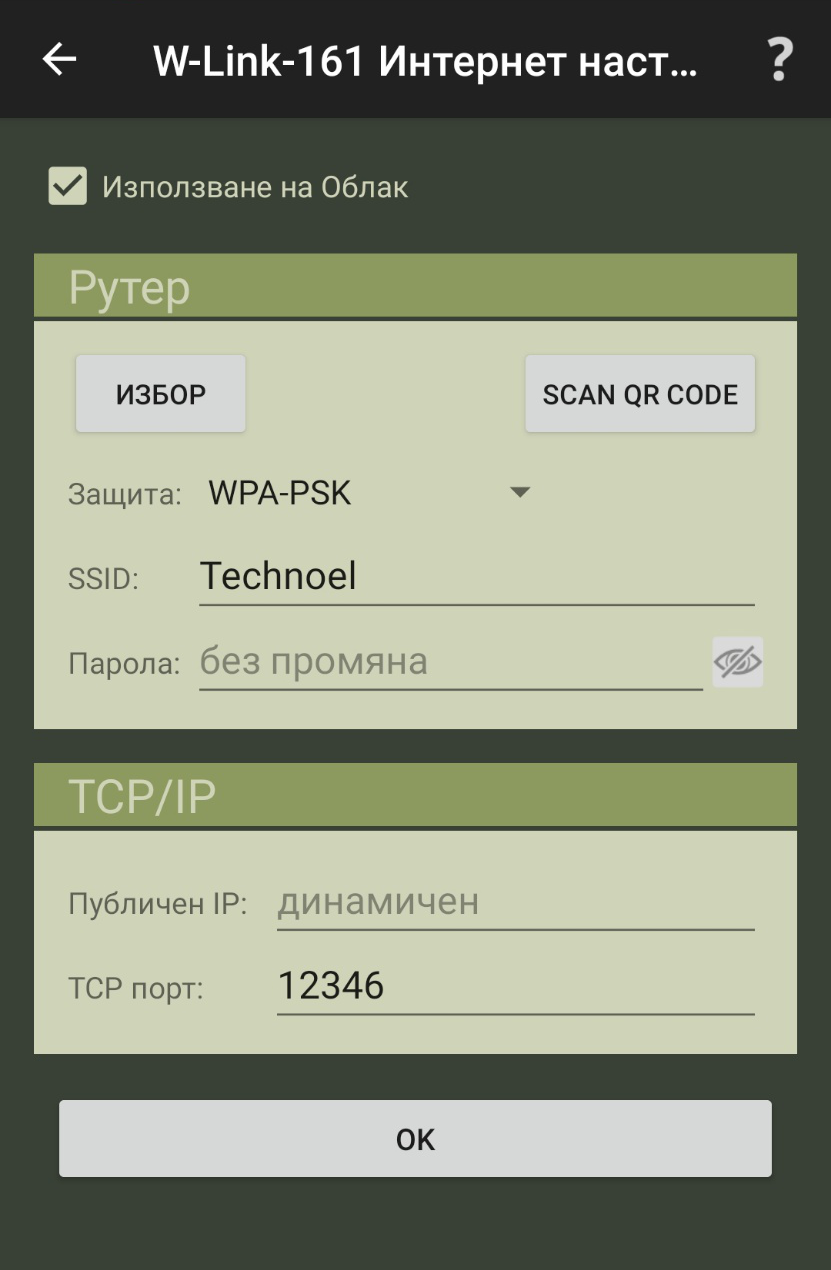

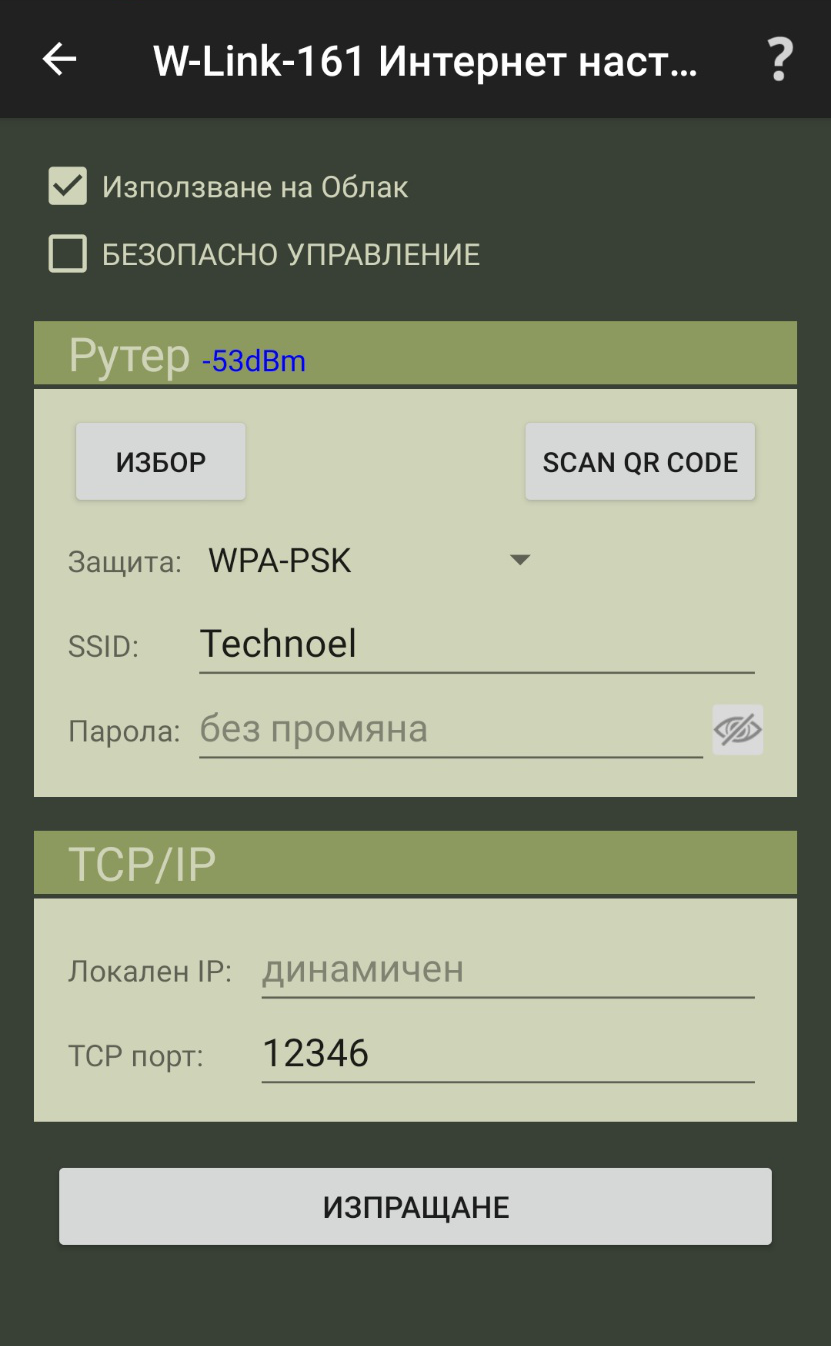

За промяна на настройките на устройството, приложението ще се опита да осъществи връзка с него. За наличието на връзка можете да се информирате от името на бутона в долната част на екрана („ИЗПРАЩАНЕ“ при установена връзка и „СВЪРЗВАНЕ“ при липса на такава). Кликването върху бутона „СВЪРЗВАНЕ“ ще стартира процес на установяване на връзка. При липса на връзка, настройките са невъзможни. При осъществена връзка, актуалните настройки на контролера ще бъдат попълнени автоматично в съответните полета (с изключение на Парола. Ако по-рано сте въвеждали тази парола, в полето ще бъде изписан текст „без промяна“. В противен случай то ще бъде празно). На настройка подлежат следните параметри:

• - Използване на облак – Ако в това поле е поставена отметка, устройството ще използва нашия облачен сървър. В противен случай то ще стартира собствен TCP сървър за обслужване на заявките през Интернет. Когато контролерът ще работи без достъп до интернет, премахнете отметката за да ускорите процеса на установяване на връзка.

• - Безопасно управление - Задействането на някои устройства при липса на визуален контакт с тях може да предизвика рискове от нараняване или повреда на имущество. Ако в това поле е поставена отметка, устройството няма да изпълнява команди, подадени чрез Интернет връзка.

• -  Рутер – набор от данни, необходими на устройството за свързване към WiFi рутер, осигуряващ достъп до Интернет . Използването на бутона „ИЗБОР“ ще Ви предостави списък от запаметените във Вашия телефон WiFi мрежи, за да изберете желания рутер. Ако той липсва в списъка, можете ръчно да въведете типа на неговата защита и SSID. Полето „Парола“ при всички случаи се попълва на ръка. Обърнете внимание на текста "-83dBm" в заглавната ивица. Това е силата на сигнала, който контролера приема от избрания от Вас рутер. Данните се опресняват само в момента на установяване на връзката между приложението и контролера. Символът Х на това място означава, че контролерът не открива рутера, а липсата на текст - че контролерът все още не е извършил сканиране.

• -  Локален IP адрес – Контролерите могат да бъдат настроени за работа със статичен или динамичен IP адрес в локалната мрежа, в която са свързани. Ако поето е празно, те ще използват DHCP протокол за получаване на динамичен IP адрес. При попълване на валиден IP адрес, той ще бъде използван от контролера. Когато интернет достъпа е чрез статичен публичен IP адрес, в повечето случаи е наложително и използването на статичен локален IP адрес. Освен това статичният локален IP адрес ускорява установяването на „WLAN” връзка между телефона и контролера.

• -  TCP порт – Когато не се използва облачен сървър, интернет връзките се обслужват от вграден в устройството TCP сървър, който използва въведения в това поле номер на порт (12346 по подразбиране). Ако в същата локална мрежа работят повече от един "W-LINK" контролери, използващи статичен публичен IP адрес за интернет връзка, то на всеки от тях трябва да бъден назначен различен номер на порт. Когато правите нужните настройки в NAT таблицата на рутера, използвайте този номер на порт.

След попълването на желаните промени можете да ги изпратите към устройството, като използвате съответния бутон. При успех ще получите потвърждение и новите настройки ще бъдат запаметени в паметта контролера и на телефона, от който сте ги направили.

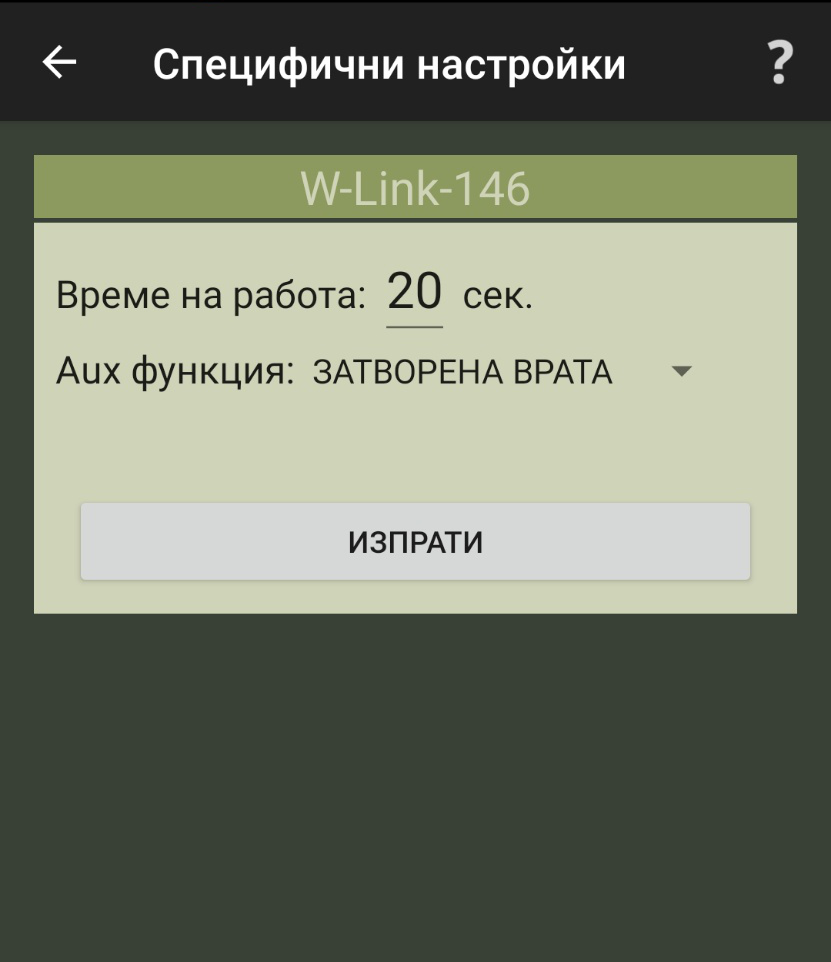

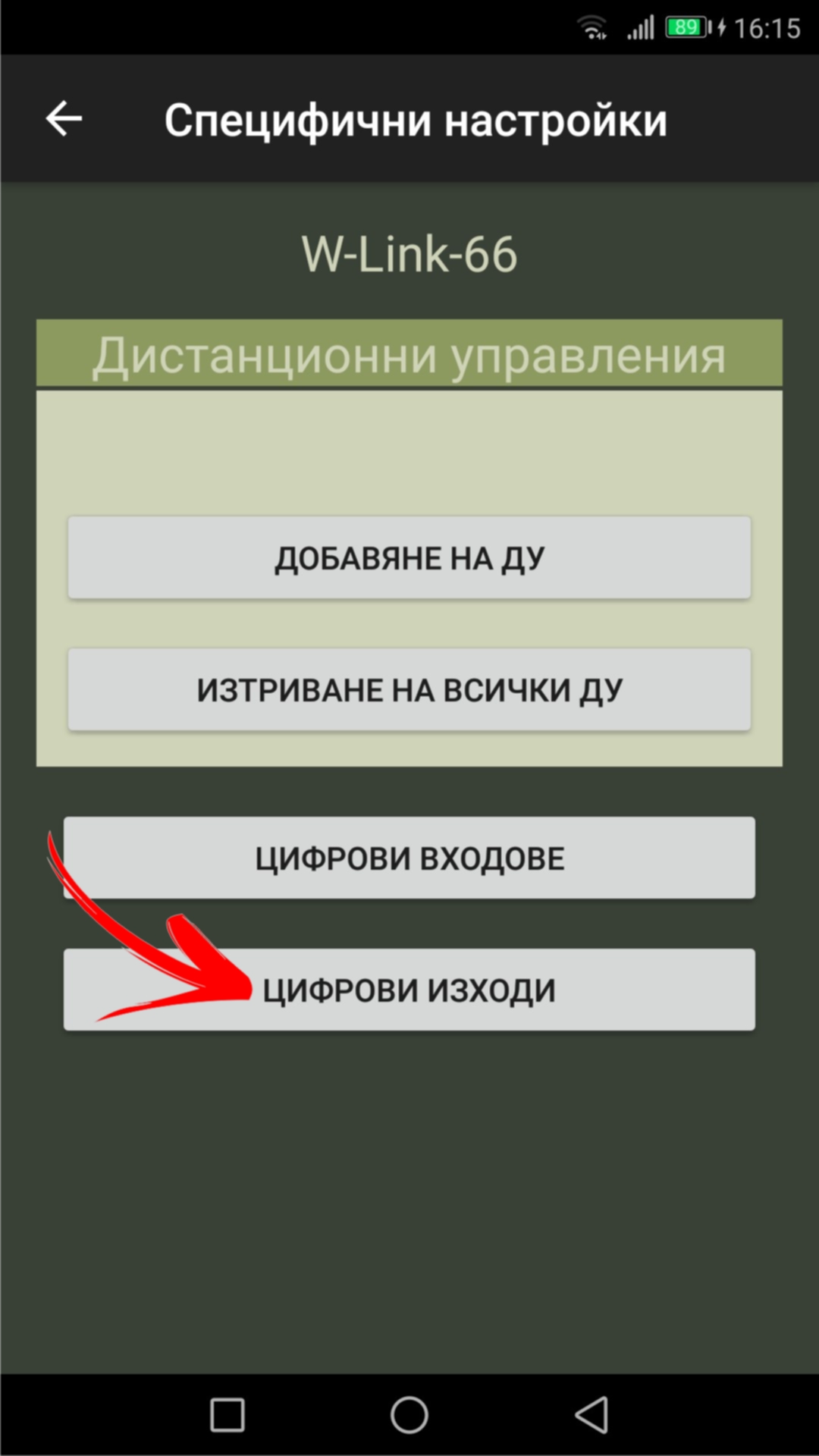

4.2.3 Специфични настройки

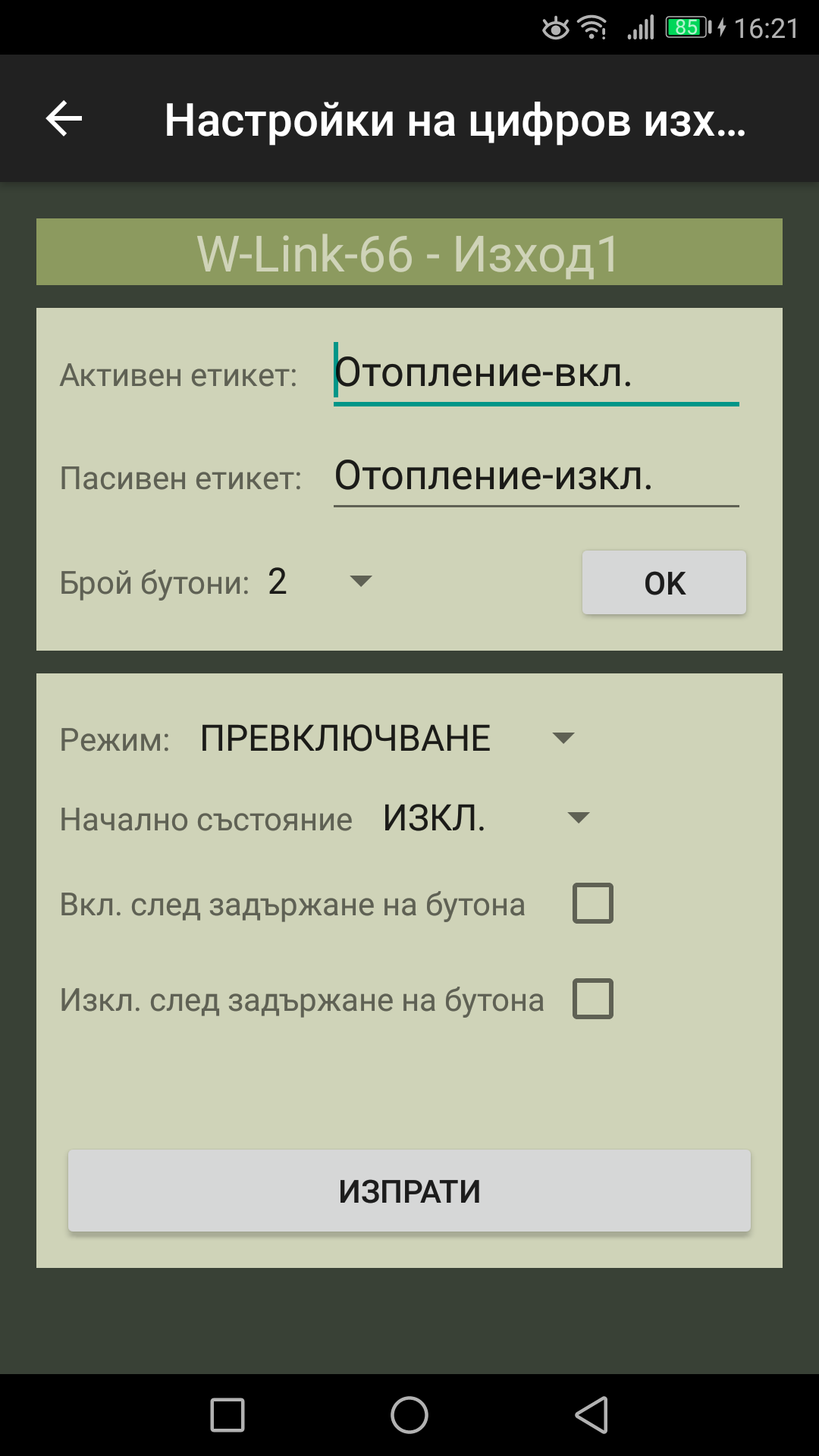

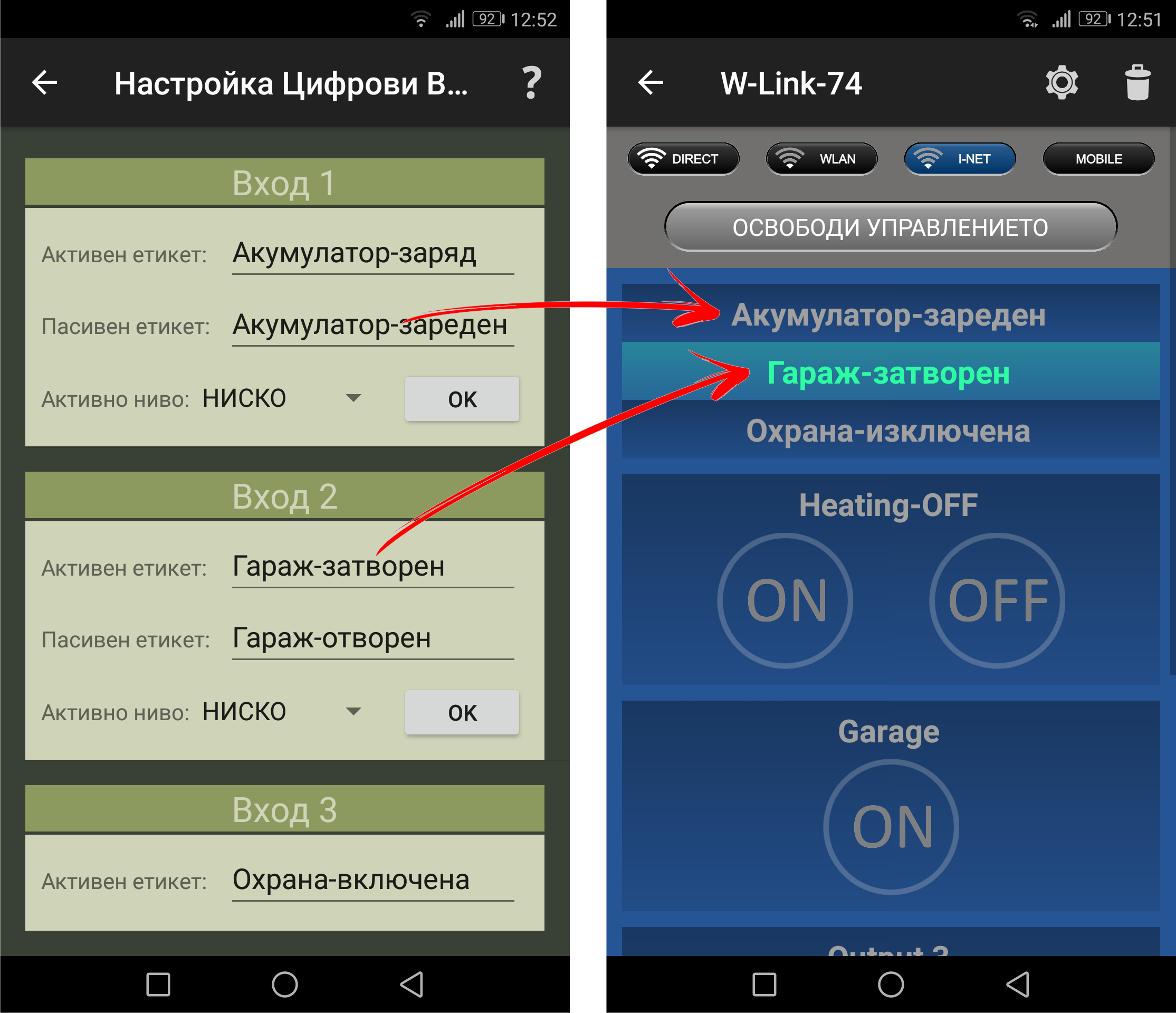

Отнасят се за функциите, изпълнявани от всеки конкретен тип устройство.

4.2.3.3 Автоматизация на врати

4.2.3.3.1 Параметри на хода

• •  Ограничаване на хода
  • -  Крайни изключватели - движението в посоки "Отваряне" или "Затваряне" спира при отваряне на контакта на крайния изключвател за съответната посока.
  • -  Енкодер - Контролерът прекратява движението при достигане на броя импулси от енкодера, съответстващи на крайните положения на крилото. Този брой се установява и запаметява в процеса на обучение.
  • -  Изчисленото време - Движението спира при достигане на програмираното в процеса на обучение време за движение. При прекратяване и възобновяване на движението чрез команди от потребителя, контролерът изчислява оставащото време за достигане на крайните положения на крилото.
  • -  Цялото време - Движението спира при достигане на програмираното в процеса на обучение времеза движение. При прекратяване и възобновяване на движението чрез команди от потребителя, контролерът не изчислява оставащото време за достигане на крайните положения, а винаги използва времето за пълен ход на крилото.
• •  Начин на забавяне - определя начина на забавяне на движението преди достигането на крайните положения.
• •  Мощност при нормална скорост - задава се мощността при движение с нормална скорост в проценти от номиналната мощност на двигателя.
• •  Мощност при бавен ход - задава се мощността при движение на бавен ход в проценти от номиналната мощност на двигателя.
• •  Време за движение с нормална скорост - изчислява се в процеса на обучение като разлика от времето за пълен ход и времето за движение на бавен ход.
• •  Време за движение на бавен ход - задава се желаното време за движение на бавен ход, преди достигане на крайните положения на крилото.
• •  Добавено време - времето, за което двигателят остава включен след достигане на крайните положения. Прилага се, когато е избрано ограничаване на хода чрез изчисленото или цялото време. Необходимо е за подсигуряване на достигането на крайните положения на вратата при малки намалявания на скоростта на движение, в сравнение с тази, при която е извъшено обучението.
• •  Забавен старт - Само при двукрили врати. Задава се времето на закъснение при стартиране на мотор2 при отваряне и на мотор1 при затваряне, така че да се предотврати заклинването на двете крила, когато те се застъпват при затворено положение.

4.2.3.3.2 Опции

• •  Автоматично затваряне - След достигане на крайно отворено положение, вратата ще се затвори автоматично след изтичне на времето за изчакване. Ако по време на изчакването се подаде команда "Стоп" или "Отваряне", автоматичното затваряне няма да бъде изпълнено. Ако се подаде команда "Затваряне" - изчакването ще се прекрати и незабавно ще се стартира затваряне.
• •  Бързо затваряне - Ако "Автоматичното затваряне" е активно и по време на изчакването се активира фотоклетка, ще се стартира затваряне 3 сек. след деактивирането и.
• •  Команди - Задават се функциите на бутоните, свързани към входове "OPEN" и "CLOSE".
  • -  Стъпка по стъпка & Пешеходец - Бутонът, свързан към вход "OPEN" ще действа в следната поредност: "Отваряне" -> "Стоп" -> "Затваряне" -> "Стоп" и т.н. Бутонът свързан към вход "CLOSE", ще задейства отварянето само на крило1, като то ще се отваря до достигането на зададеното като процент от времето за пълно отваряне "Време за отваряне за пешеходец".
  • -  Отваряне & Затваряне - Бутоните, свързани към входове "OPEN" и "CLOSE" ще изпълняват съответните функции, като ако опцията "При задържане" е активна, те ще действат само за времето, в което се задържат натиснати. При отпускането им движението ще се прекрати. Ако опцията "При задържане" е неактивна, движението ще бъде стартирано и завършено при кратко натискане на бутона.
• •  Светлина - Отнася се за лампата, свързана към вход "LMP". Тя ще светне незабавно при подаване на команда за стартиране на движението. Самото движение ще започне след изтичане на "Времето за предварително светене". Лампата ще угасне след завършване на движението и изтичане на "Времето за последващо светене". Задавайте ненулеви стойности е в тези полета, само ако има свързани сигнални лампи към изходи "LMP" или "AUX1". В противен случай потребителят няма да има обратна връзка, че изпълнението на командата е започнало, преди изтичането на тези времена и стартирането на двигателите.
• •  Непрекъсваемо отваряне - Движението в посока "Отваряне" неможе да бъде прекъсвано от команди "Отваряне" и "Затваряне", а само от команда "Стоп".

4.2.3.3.3 Устройства за безопасност

Контролерът за един асинхронен двигател(1ACM) има само един вход за защитно устройство (PHO). Типа на изхода на устройството може да бъде нормално затворен контакт(NC) или балансиран контакт 8.2kOhm. Желания тип се избира чрез менюто за настройки и изисква поставяне на окъсителя на джъмпера "8.2k - NC" в съответната позиция. Състоянието на този вход се следи само по време на затваряне. Ако входът няма да бъде използван, трябва да бъде избран тип "NC" и да бъде свързан мост между клеми "PHO" и "COM".

Контролерът за два двигателя(2ACM) има три входа за защитни устройства. Входове "PHO1" и "PHO2" са предназначени за свързване на устройства с нормално затворени контакти(NC). Посоката на движение, в която тези устройства са активни може да бъде зададена чрез менюто за програмиране. Когато опцията "Тест" е активна, контролерът проверява изправността на свързаното устройство преди началото на всяко движение. Това изисква устройствата за безопасност да бъдат захранени по посочената схема:

Вход "DAS" е предназначен за свързване на "чувствителен ръб" с нормално затворен(NC) или балансиран 8.2kOhm изход. Желания тип се избира чрез менюто за настройки и изисква поставяне на окъсителя на джъмпера "8.2k - NC" в съответната позиция.Активирането му прекратява движението и в двете посоки.

4.2.3.3.4 Програмируеми изходи

Контролерът за един асинхронен двигател(1ACM) има само един програмируем изход - "AUX" Той е нормално отворен контакт на реле 16А/250VAC. Възможните режими на работа са:

• •  Импулс
• •  Превключване
• •  До отпускане
• •  Ел. ключалка - При всяка команда за отваряне, контакта на релето ще се затвори за времето въведено в полето "Отключващ импулс". Изпълнението на командата ще започне с движение в посока затваряне за времето въведено в поле "Време на обратен ход". Това е необходимо за освобождаване на езика на ключалката, ако има вероятност той да е притиснат от вратата. За да избегнете обратния ход, въведете 0 в това поле.
• •  Мигаща светлина

Контролерът за два асинхронни двигатели(2ACM) има три програмируеми изхода. Изход "AUX1" е идентичен с този описан по-горе. Изход "AUX2" и "AUX3" са нормално отворени контакти на релета 10A/250VAC. Поддържат следните режими на работа:

AUX2:

• •  Импулс
• •  Превключване
• •  До отпускане
• •  Изход "ОТВОРЕНО" - Контактът на релето ще бъде затворен, когато контролерът е завършил пълния ход на отваряне на двете врати и ще остане в това състояние до започване на затварянето.
• •  Изход "ПОЗИЦИЯ" - Контактът на релето е затворен, когато контролерът е завършил пълния ход на отваряне на двете врати. По време на движение - "мига" с период 1 сек. Когато двете врати се затворят, контакта ще остане отворен.

AUX3:

• •  Импулс
• •  Превключване
• •  До отпускане
• •  Изход "ЗАТВОРЕНО" - Контактът на релето ще бъде затворен, когато контролерът е завършил пълния ход на затваряне на двете врати и ще остане в това състояние до започване на отварянето.

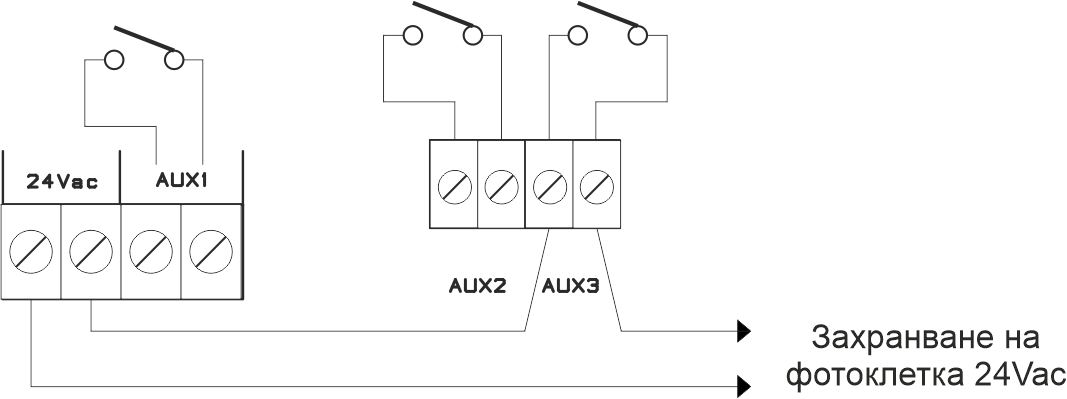

• •  Фото тест - Предназначен е за управление на захранването на фотоклетките, свързани към входове "PHO1" и "PHO2", когато за някоя от тях е избрана опция "Тест".

4.2.4 Съобщения

Платформата "W-LINK” позволява на потребителите да заявят получаването на съобщения на техните мобилни устройства, при промяна на състоянието на контролерите, дори когато приложението им не е активно. Тази опция изисква:

• - интернет достъп на телефона и контролера
• - активен "W-Link" акаунт на приложението

4.2.5 Графици

W-LINK контролерите поддържат часовник за реално време, който се сверява автоматично при наличен достъп до интернет. Това им позволява да изпълняват предварително програмирани действия (графици), зависещи от типа и предназначението им. Графиците са два вида:

• •  Седмични - задействат се в програмирания час и минута в избраните дни от седмицата
• •  Еднократни - изпълняват се еднократно на зададената дата и час

Фабрично настроената часова зона на контролера е "Europe/Sofia". Тя може да бъде променена от менюто за настройка на еднократни графици. Превключването към лятно и зимно часово време е автоматично. Графиците няма да бъдат изпълнявани, ако часовникът неможе да бъде сверен поради липса на достъп до интернет. При рестарт и липса на интернет, часовникът запова отброяването от 00:00 часа на 01-01-1970 год.

4.2.6 Потребители

Под "Потребители" се разбират:

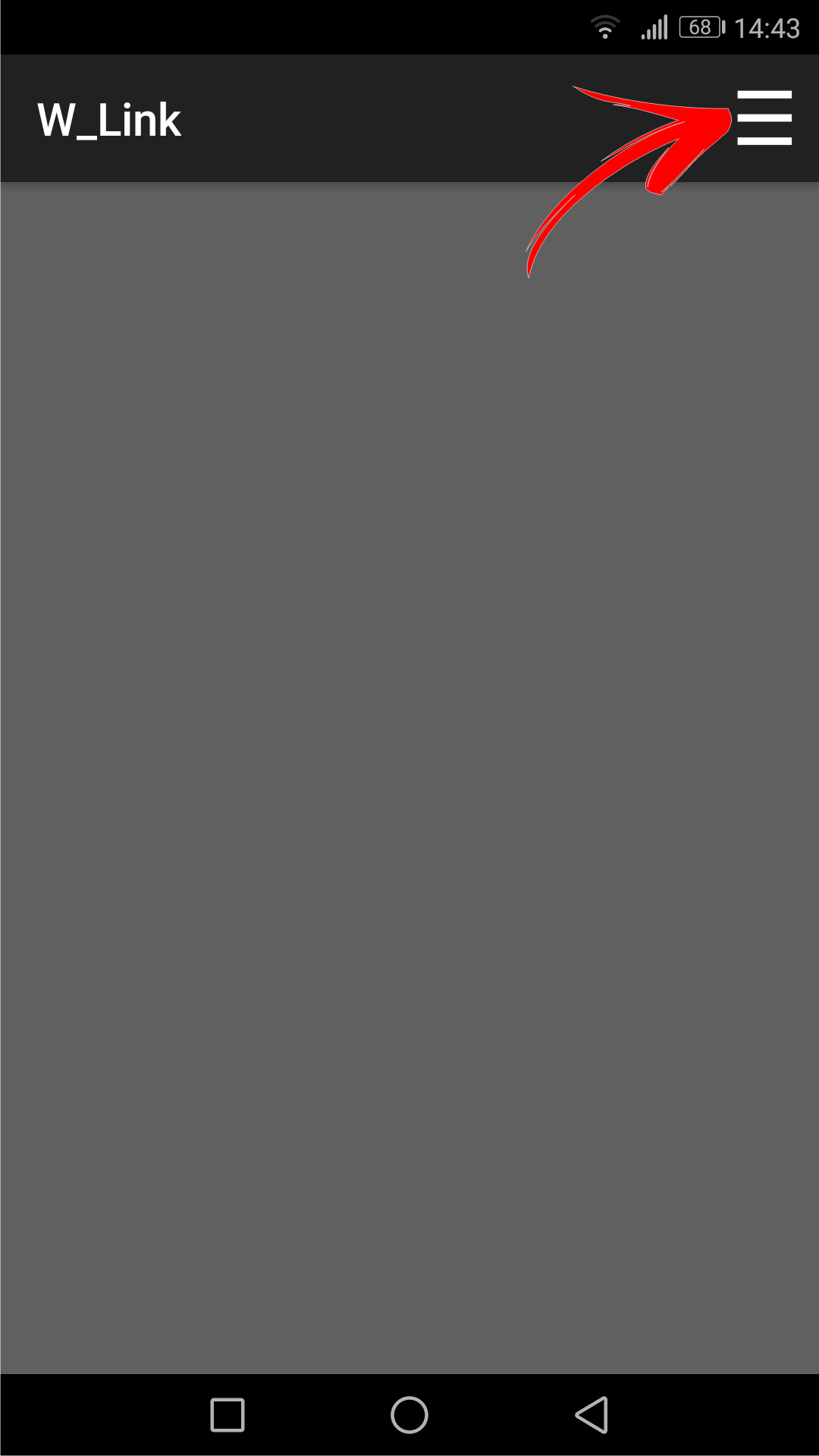

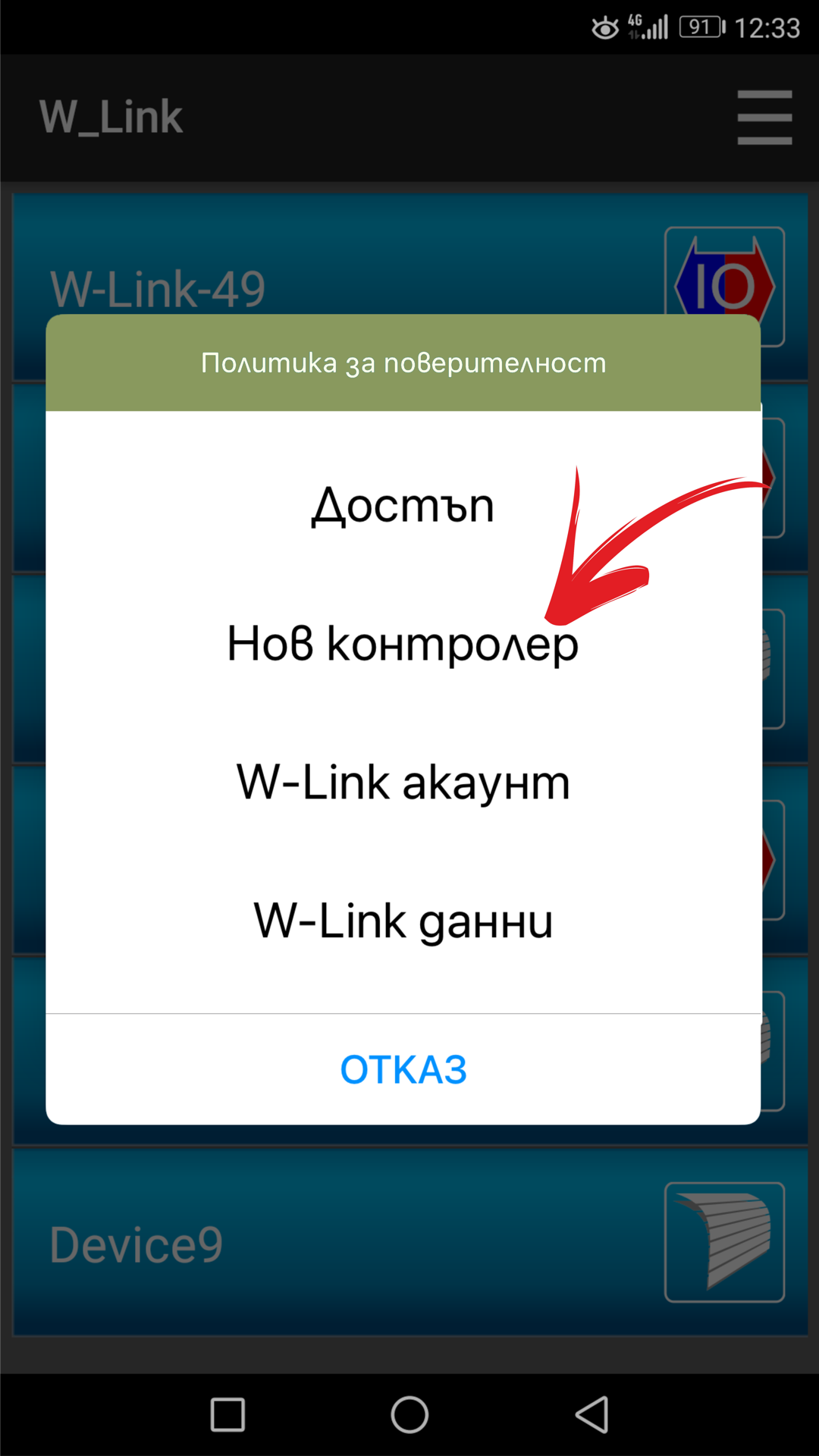

• -  Инсталирани на мобилни устройства инстанции на мобилното приложение W-Link. Този тип потребители се регистрират в паметта на контролерите в процеса на добавяне на нов контролер към съответното приложение. (вж.т. 3.3.1.2 Добавяне на контролер). Менюто дава възможност на администратора на системата да премахва данните за даден потребител от паметта на контролера, както и временно да блокира и възстановява достъпа на даден потребител до контролера.

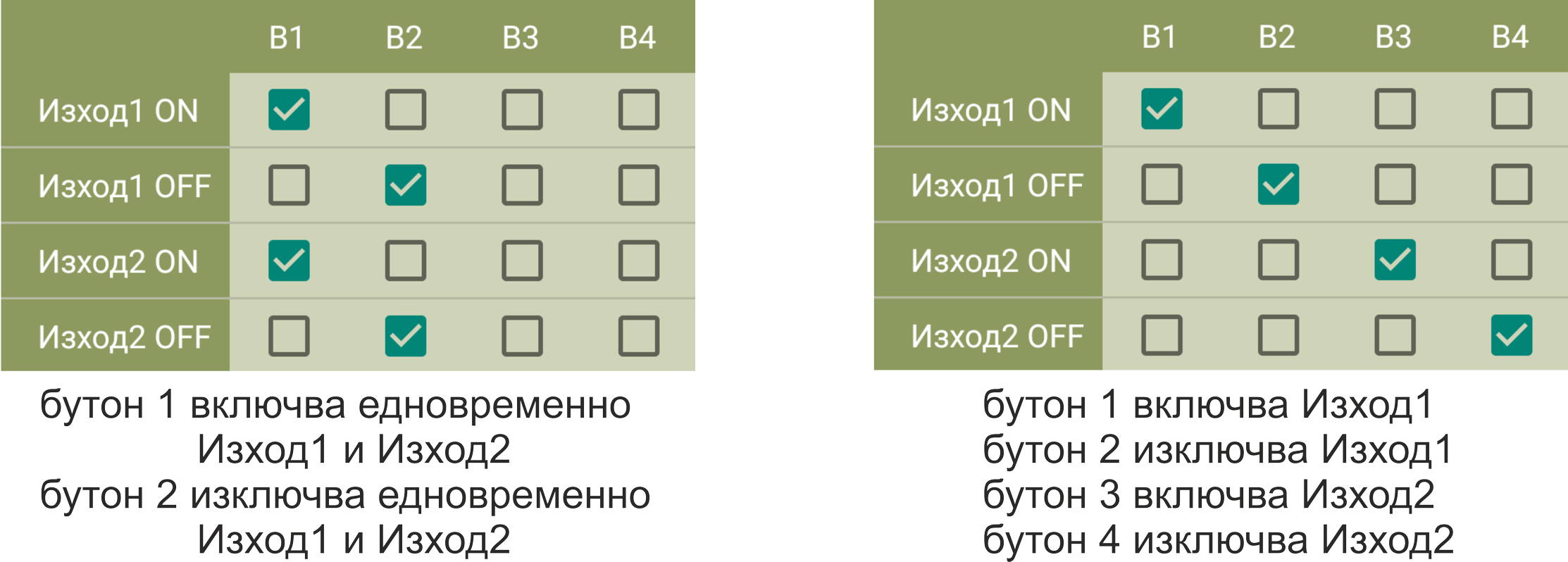

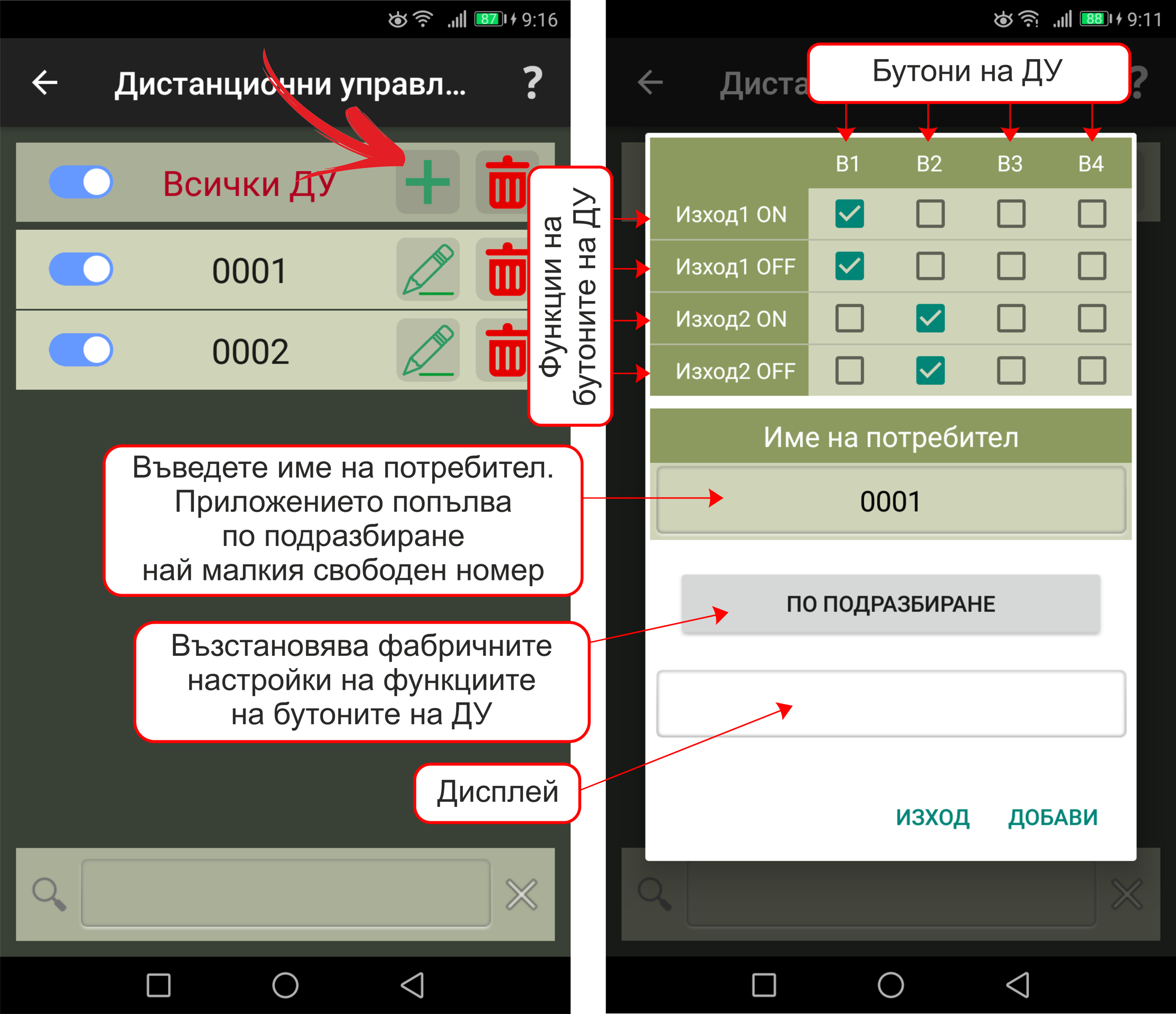

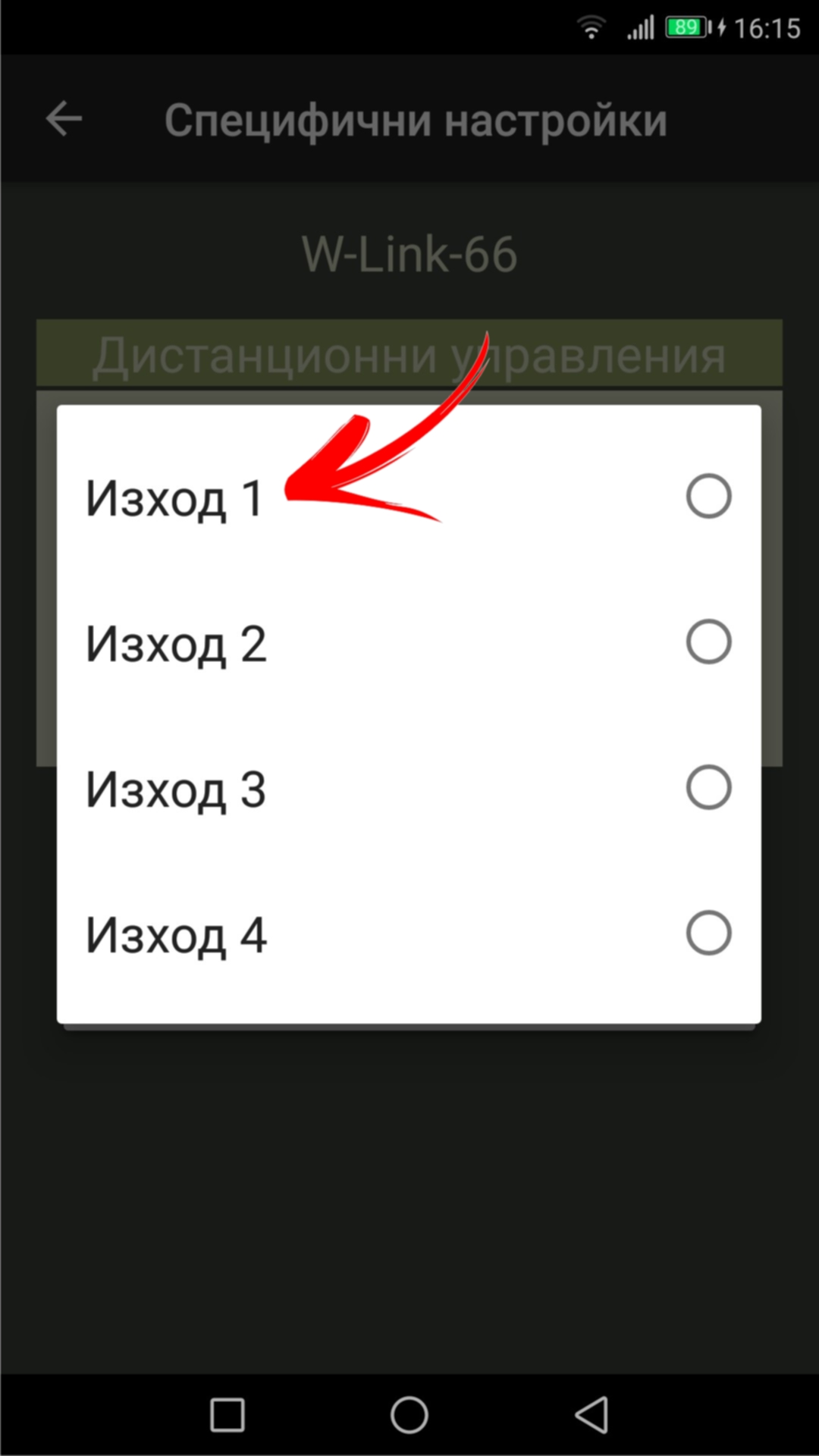

• -  Дистанционни управления, използващи кодиран радио сигнал за подаване на команди към W-Link контролерите. Чрез това меню към контролерите могат да бъдат регистрирани дистанционни управления. Освен това, в зависимост от модела на W-Link контролера, могат да бъдат изтривани, блокирани и деблокирани всички дистанционни управления едновременно или всяко едно поотделно.

До екрана за управление на потребителите се достига чрез избор на позиция "Потребители" от главното меню за настройки (вж. т.3.4 Настройки)
